礦物處理

Thin Section

全部影片

全部影片
1. Cut, Glue, Polish
01:00
播放影片

1. Cut, Glue, Polish

2. Further polish, Sample glass polishing, Adding glass
01:01
播放影片

2. Further polish, Sample glass polishing, Adding glass

3. Thin Sectioning
01:00
播放影片

3. Thin Sectioning

4. Polish until thin, Auto polish
00:56
播放影片

4. Polish until thin, Auto polish

Thin Section

薄片製作流程

Video by Hugie Kalandra Cendra

天空

​鋯石分礦流程

  1. 齶碎機(jaw crusher)將岩石樣本碎成粉末。

  2. 利用搖篩機以及篩網把岩石粉末依照不同的顆粒大小分開。

  3. 在實體顯微鏡(stereomicroscope)下觀察目標定年礦物的顆粒大小落在哪個粒徑區間,選擇適合的粒徑大小進行後續的分選。

  4. 用清水清洗樣本以清除雜質,並以烘乾機烤乾一天。

  5. 用手持強力磁鐵的方式,將強磁性的礦物(ferromagnetic minerals,例如磁鐵礦、赤鐵礦)與鐵鎂質的礦物(ferromagnesian minerals,例如角閃石、黑雲母)與弱磁性和長英質的礦物(例如石英、長石、鋯石)分開

  6. 使用磁選機(Frantz magnetic separator)做最後的磁力分選。

  7. 使用比重約3.3的二碘甲烷(diiodomethane)將比重大於3.3的礦物分離(例如鋯石)

  8. 依序使用丙酮、酒精、去離子水,以震盪機震盪清洗乾淨樣本。

Arranged by Hank Huang

鋯石分礦
天空

Step 1

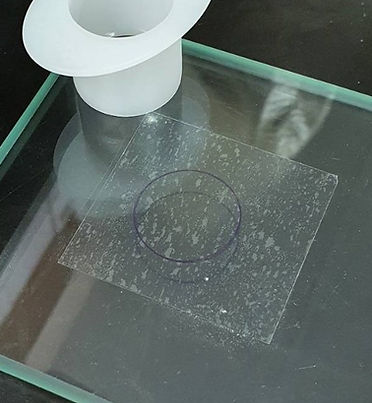

  • 剪裁適當大小的雙面膠,黏貼至玻璃板,黏貼時盡量避免氣泡產生。​

  • 用模具在雙面膠上描摹一個圈,用以標示礦物黏貼範圍。

  • 標示靶的編號、黏貼時的方向

  • 可再多畫一條垂直輔助線,以便排列樣本

SOP (1).jpg

Step 2

  • 以針筆沾取凡士林並黏貼礦物

  • 若礦物顆粒較大或不平整,黏貼時選擇較平的面黏貼,以利後續拋光研磨

  • 可依據晶型完整度由右至左排列

SOP (5).jpg

Grain Mounting

礦物靶製作流程

Arranged by Maggie Wu

礦物靶製作
天空

其它流程
&
Download

​Oriented Thin Section Making Method

PDF by Hank Huang

The Instruction of Image Analysis on Microstructural Analysis

PDF by Hank Huang

​鋯石鈾鉛定年

​樣本前處理

PDF by Hank Huang
